非接觸水分含量測定
物質水分含量的測量有很多方法,主要包括:干燥法、化學法、電學法、紅外吸收法、微波法、中子法。而微波水分測量技術是近幾年發展起來的一項新技術，利用微波進行水分測量的優點是：操作簡單，測量精度高，測量范圍廣，可以實現連續測量，而且在測量中不會受到物質的顏色、結構等的影響。由于微波的穿透能力很強，它所檢測的不僅僅是物質表層的水分，還可以檢測物質內部的水分含量。
微波水分測量原理
在外加電場作用下，能建立起極化的物質成為介電質。當把介電質放入電場中后，由于原子核與周圍電子之間的相互作用力比較強，電子不能脫離原子成為自由電子，因而電場的作用只能使電子與原子核之間發生微小的相對位移，只就是介質的極化。水是一種介電質，水分子具有很強的極化特性，并且有很大的介電常數，水分子的極化反應是偶極子在電場的作用下作定向移動的結果。

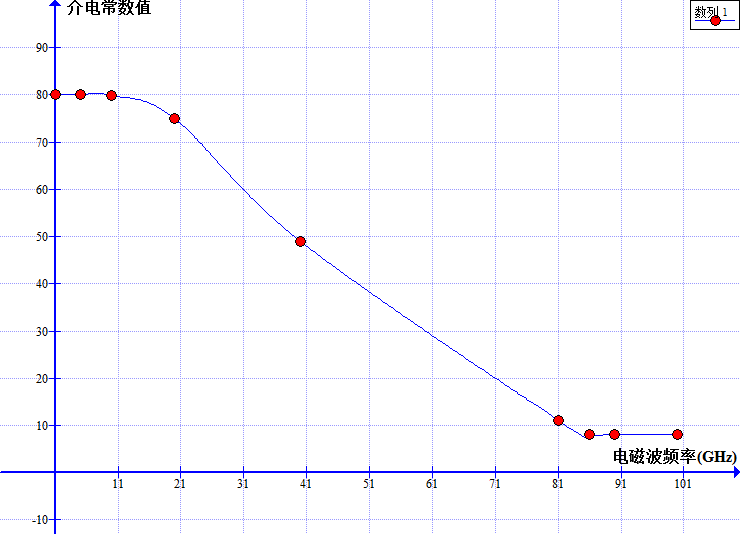

水分子的極化特性，使它在一個低頻變化的電場作用下發生排列運動。水的介電常數值與電磁波的頻率變化關系見圖1.
由圖1可見，水的介電常數值在1GHz左右非常大(在這個頻率段內其他極性物質的介電常數很小)；隨著頻率的加大，由于水分子中原子的相互作用，水的介電常數值逐漸下降，在頻率達到100GHz后，水的介電常數值幾乎不變。利用這一發現，便可將微波測量頻率調整到這一頻率段內，利用在這一頻率段內水所具有的較高介電常數所引起的微波傳播速度、波長等的變化，通過測量這些變化參數準確的測出物質中的水分。

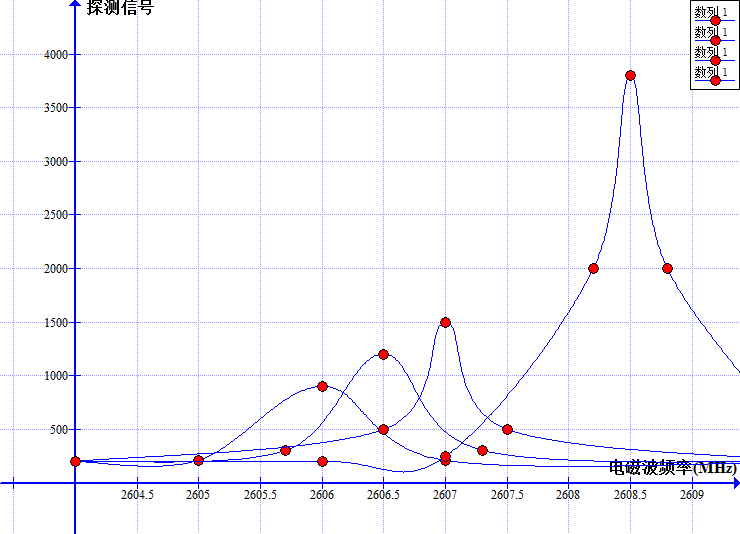

當測量物進入傳感器之后，傳感器檢測到的共振頻率相對無測量物時將會下降；半波寬度將增加，而振幅下降，將有物料時的測量信號與無物料時的測量信號進行比較，通過數學處理得出所需要的值，經修正后在將其顯示出來，傳感器檢測到的共振頻率、半波寬度、振幅相對無測量物時的變化情況如圖2所示。
微波水分通過檢測物質的微波透過值，來間接測量物質的含水量，同一種物質，其含水量不同，微波對其的透過量就不同。微波的含水量值可以通過計算機對采集到的數據進行曲線回歸處理，并把這一曲線的參數保存于微波水分的一個測量通道內。這一測量通道的曲線，就是這種被測物的測量曲線，換言之，如欲檢測某物質的水分含量，用這一通道就可以準確的測量出其水分。
系統特點
1． 非接觸測量水分含量
采用非接觸微波傳感器能夠快速簡便的測量出物質中所含水分。不僅能夠檢測出物質表面的水分，而且還能檢測出物質中的水分。
2． 持續測量不受形狀顏色影響
微波傳感器能夠持續檢測進入傳感器感應范圍內的樣品，不受形狀以及顏色的干擾。
3． 系統擴展能力強，可以同時檢測多種樣品
系統保留了三個通道，可以另外在裝三個傳感器，同時測量四種樣品，彼此不收影響，為了滿足客戶需求，可以選配四通道以上的采集器。
4． 體積小巧，便于安裝
傳感器體積和采集器體積很小，極易安裝。
5． 軟件功能強大
軟件功能界面友好，易于操作。具備強大的數據采集分析功能。同時還具備數據保存、校準等功能。

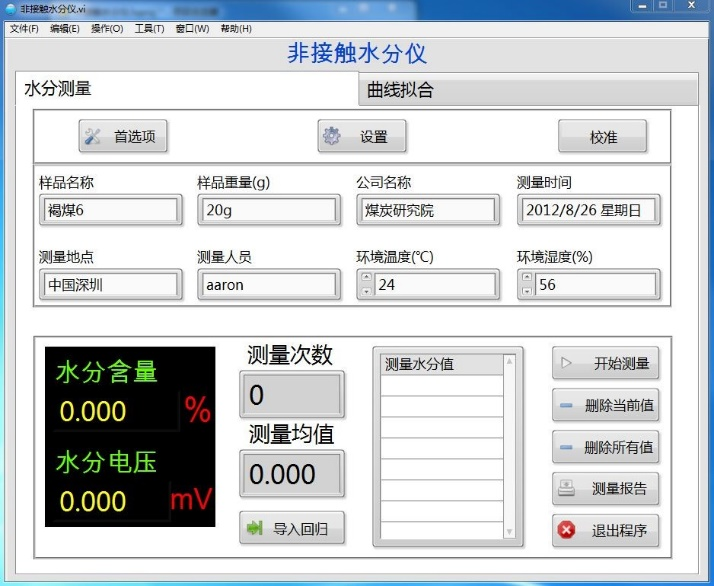

軟件界面
行業應用
? 木材，紙張，家具
? 食品，醫藥，煙草
? 紡織，煤炭，樹膠
? 化工、鑄造、農業
