無刷電機角度標定以及Cogging測試系統
無刷電機角度標定以及Cogging測試系統
系統框架
本系統主要由機械平臺、相關傳感器、數據采集卡計算機以及數據采集軟件組成。

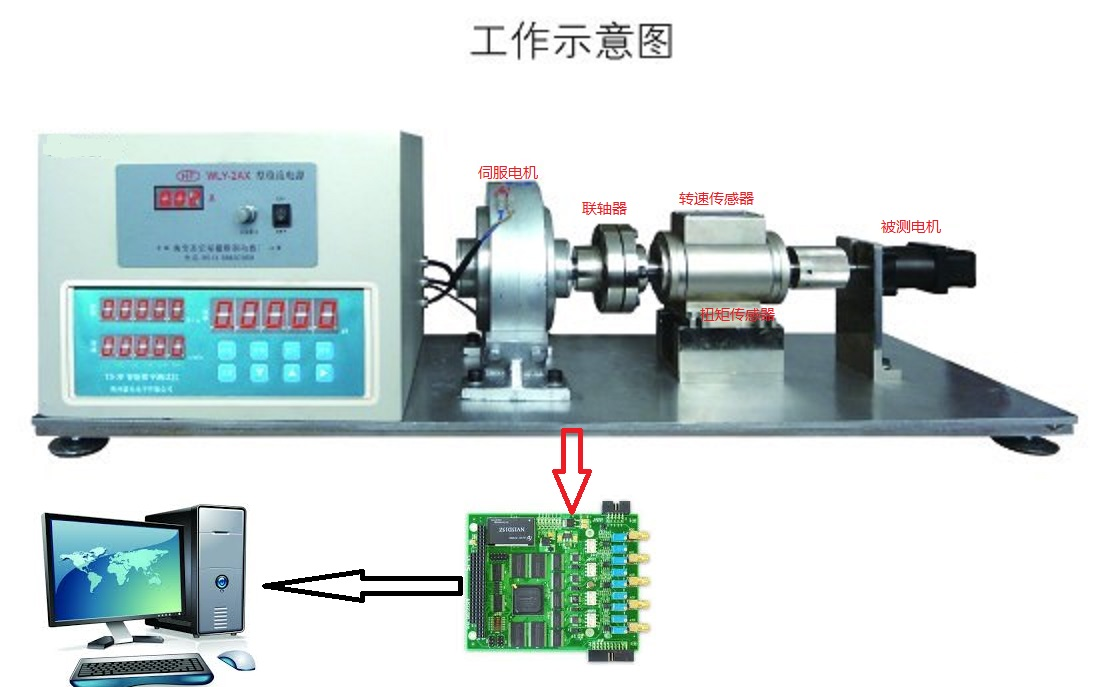

機械平臺主要由測試臺、伺服電機及驅動器、電源、轉速傳感器、扭矩傳感器以及被測電機組成。機械平臺的設計要保證伺服電機、被測電機、轉速傳感器、扭矩傳感器的同軸度要在合理的公差范圍內，否則會影響測量精度。同時還要保證整個機械平臺有一定的剛度和重量，防止設備一旦運行起來發生振動和變形。
設備運行穩定后，數據采集卡將同時采集電流傳感器信號、反電動勢電壓、霍爾傳感器信號、角度編碼器信號以及扭矩傳感器信號。
由于所有的信號都同時進入數據采集卡，利用數據采集卡的同步采集功能將這些信號無延時的采集到計算機中。它能保證通道信號之間的延時在微秒級內，這樣就保證了信號之間的時序關系。本系統主要用來校準角度，信號之間時序關系尤為重要，它是角度標定的依據。這個系統的成敗主要在于數據采集的同步性。
硬件性能和參數

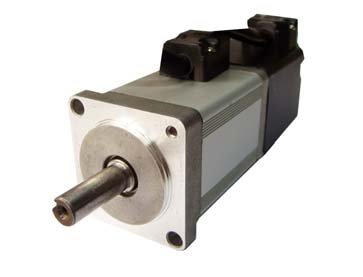

伺服電機
交流伺服電機型號 40CB
絕緣電阻 —— 500VDC 100MΩ Min
絕緣強度 —— 1700VAC 1Min
使用環境溫度 —— -20℃ ～ +60℃
使用環境濕度 —— <%85RH 無凝露,無結霜
貯存環境溫度 —— -20℃ ～ +65℃
貯存環境濕度 —— <%85RH 無凝露,
無結霜絕緣等級 —— F 級
額定輸出功率 W 100
額定轉矩 N·m 0.32
瞬間最大轉矩 N·m 0.81
額定轉速 rpm 3000
最高轉速 rpm 3600
電機轉子慣量 kg·cm2 0.0351
轉矩系數 N·m/A 0.32
額定相電流 A 1.0
瞬間最大相電流 A 2.9
電樞繞組相電阻 Ω 20.9
電樞繞組相電感 mH 18.426
電氣時間常數 ms 0.88
重量 Kg 0.5
編碼器 P/R 2500
負載慣量 負載慣量≤電機轉子慣量×
角度傳感器
型 號：260編碼器
—外形小巧，厚度僅1.19英寸
—可提供4極、 6極、 8極、12極整流信號
—空心軸孔徑選擇：5 mm 到0.625 英寸（15.88 mm）
—高達120oC操作溫度（有其他溫度需求，請與廠家聯系）
—簡便新型的簧片式安裝
—300KHz頻率響應
—密封等級可達IP64
—夾緊式通孔安裝
—輸出形式：集電極開路輸出、推拉輸出和差動線驅動輸出
扭矩傳感器
型號：T20WN
· 額定扭矩 0.1 N?m, 0.2 N?m, 0.5 N?m, 1 N?m, 2 N?m, 5 N?m, 10 N?m, 20 N?m, 50 N?m, 100 N?m 和 200 N?m
· 額定轉速10,000 rpm (帶有角度測量系統為 3,000 rpm)
· 無接觸測量信號傳輸
· 可進行轉動和非轉動測量
· 軸端摩擦力連接
· 內置角度和速度測量系統
· 扭矩信號輸出: +/- 10 V
· 附件: 聯軸器, VK20A 接線盒
數據采集卡
型號：PXIe-6251
· 16路模擬輸入通道, 1.25 MS/s (單通道), 1 MS/s (多通道); 16位分辨率, ±10 V
· 關聯 (Correlated) DIO (8條時鐘線, 10 MHz); 模擬和數字觸發
· 可溯源至NIST的校準證書, 以及70多個信號調理選項
· 采用NI-MCal校準技術，提高測量精度
· 使用高精度M系列，提高測量精度、分辨率和敏感度
I-DAQmx驅動軟件和NI LabVIEW SignalExpress交互式數據記錄軟件
電流傳感器
電流傳感器型號LT108-S7
· 霍爾閉環電流傳感器
· 原邊測量額定值是100A
· 輸出50mA
· 供電電壓±12--15V
· 精度分別是：0.5%
· 頻率范圍0-100KHZ
· 溫度范圍-10--+70℃
· 響應時間≤1μS
· 底板固定安裝
軟件界面
軟件功能
1. 密碼登錄 設置不同的權限，更安全的測量
2. 采集參數設置 設置和采集相關的參數以及傳感器參數
3. 系統參數 和系統相關的參數設置等
4. 測試報告 生成和測量相關的數據報告
5. 生成二維碼 將相關的測量結果生成二維碼
6. 圖形顯示 更直觀的顯示測試結果
