多功能數據采集系統
在現代的測試測量中，往往需要測量很多物理量，這里面既有電信號（電壓，電流，電阻，功率等等），又有溫度，壓力，濕度等環境量。傳統的測試儀器往往只針對某一個物理而設計的，而且通常只有一個通道，無法滿足客戶對多物理，多通道參數的測量。多功能數據采集系統的出現解決了以上問題，它以軟件為核心，通過通用的數據采集卡，采集不同傳感器的信號，然后通過軟件進行顯示，分析，導出報告等。

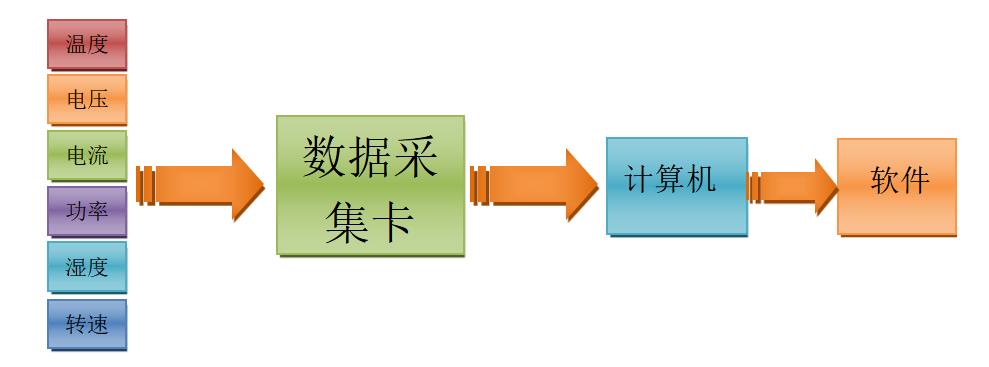

系統框架
系統由計算機，數據分析軟件，數據采集卡，溫度傳感器，濕度傳感器，轉速傳感器等組成，電壓電流如果不超過10V，可以直接接入數據采集卡，否則需要傳感器轉換一下。
硬件組成
1. 計算機(客戶可是使用自己的計算機)
2. 數據采集卡
8通道電壓，8通道電流，8通道濕度，8通道功率采集使用NI USB-6218數據采集卡。
16通道溫度使用NI 9213溫度采集卡。
3. 傳感器，可以有我們提供，也可以客戶根據需求自己購買。
4. 軟件，可根據客戶要求定制，基礎功能包括以下功能：
數據圖形顯示
數據數字顯示
數據歷史曲線
數據分析
界限報警
數據導出
數據保存
測試報告
軟件功能展示

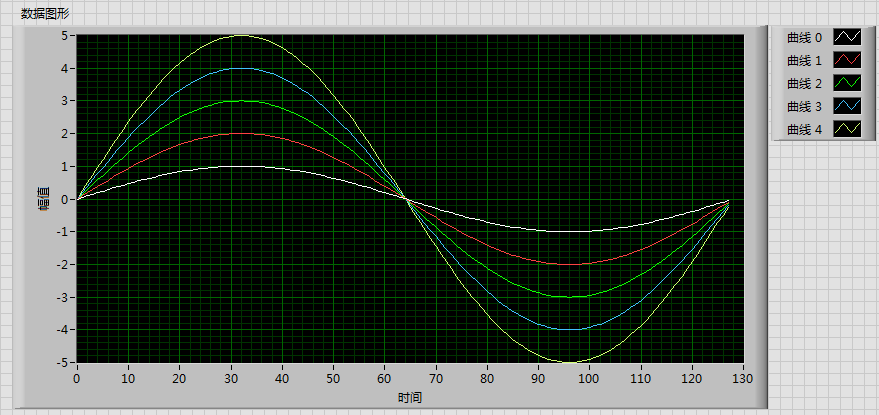

1.數據多曲線圖形顯示

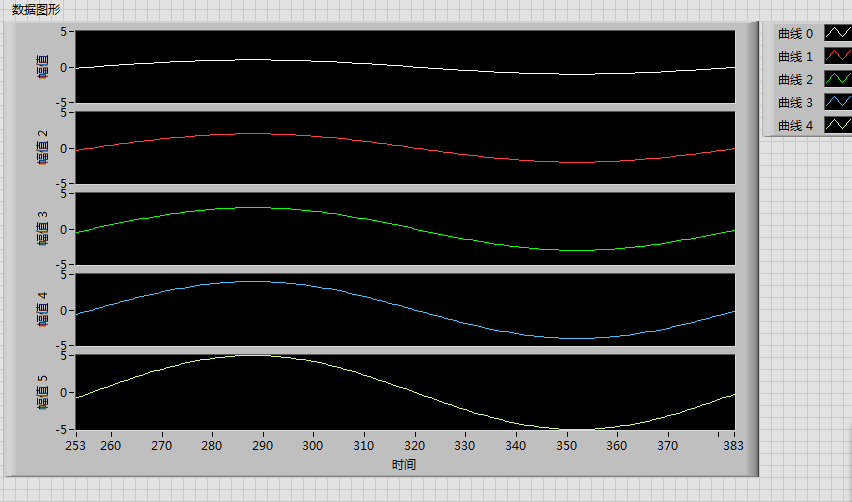

2.數據單曲線圖形顯示

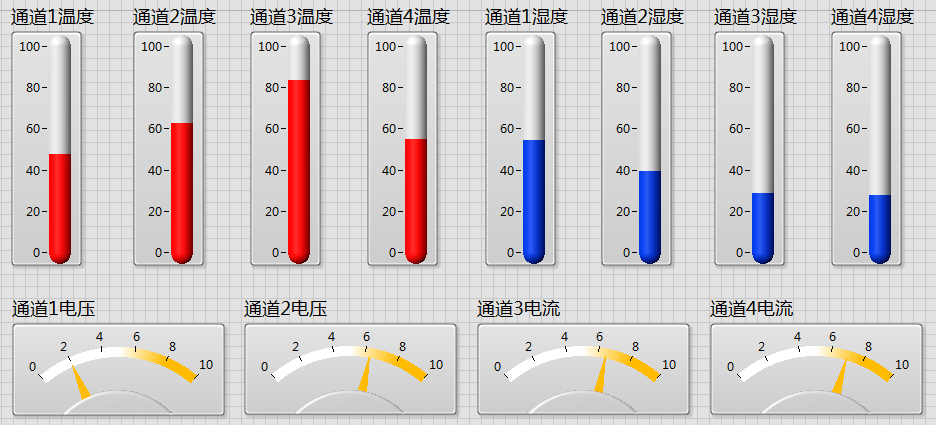

3.數據數字顯示

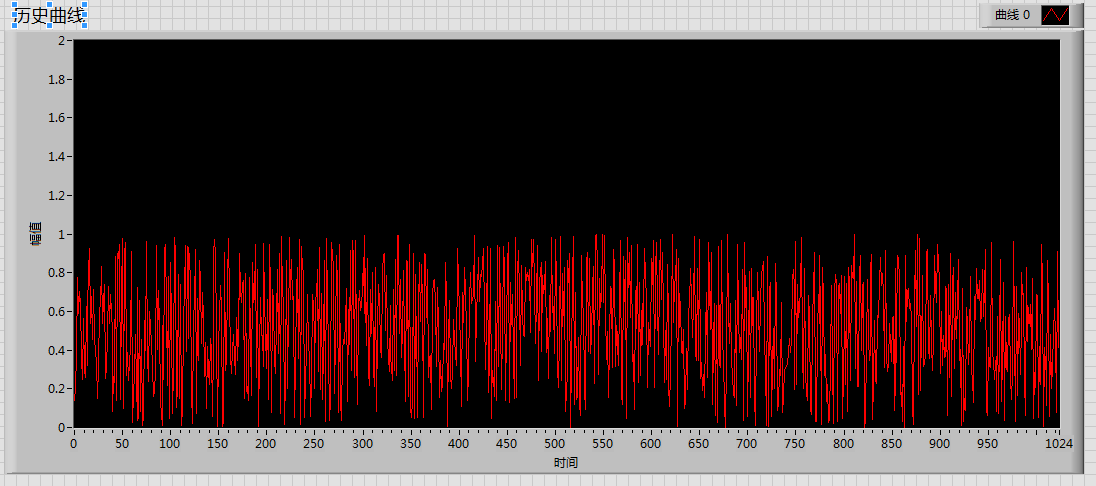

4.歷史曲線顯示
5. 通道配置
