操 作 說 明
一、 打開電腦,雙擊JYFO圖標進入測試介面:

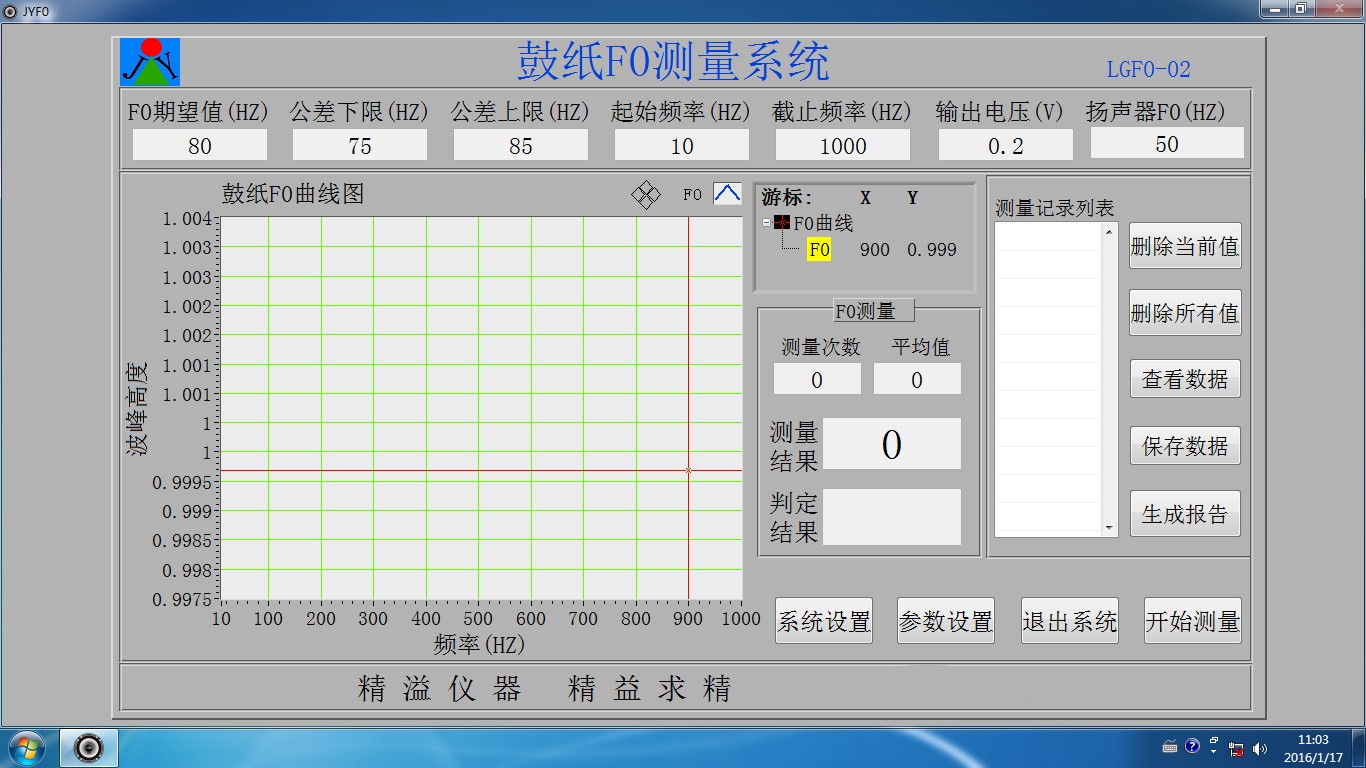

二,點擊如上圖所示按鈕,進入鼓紙F(tuán)O測試介面,如下圖:

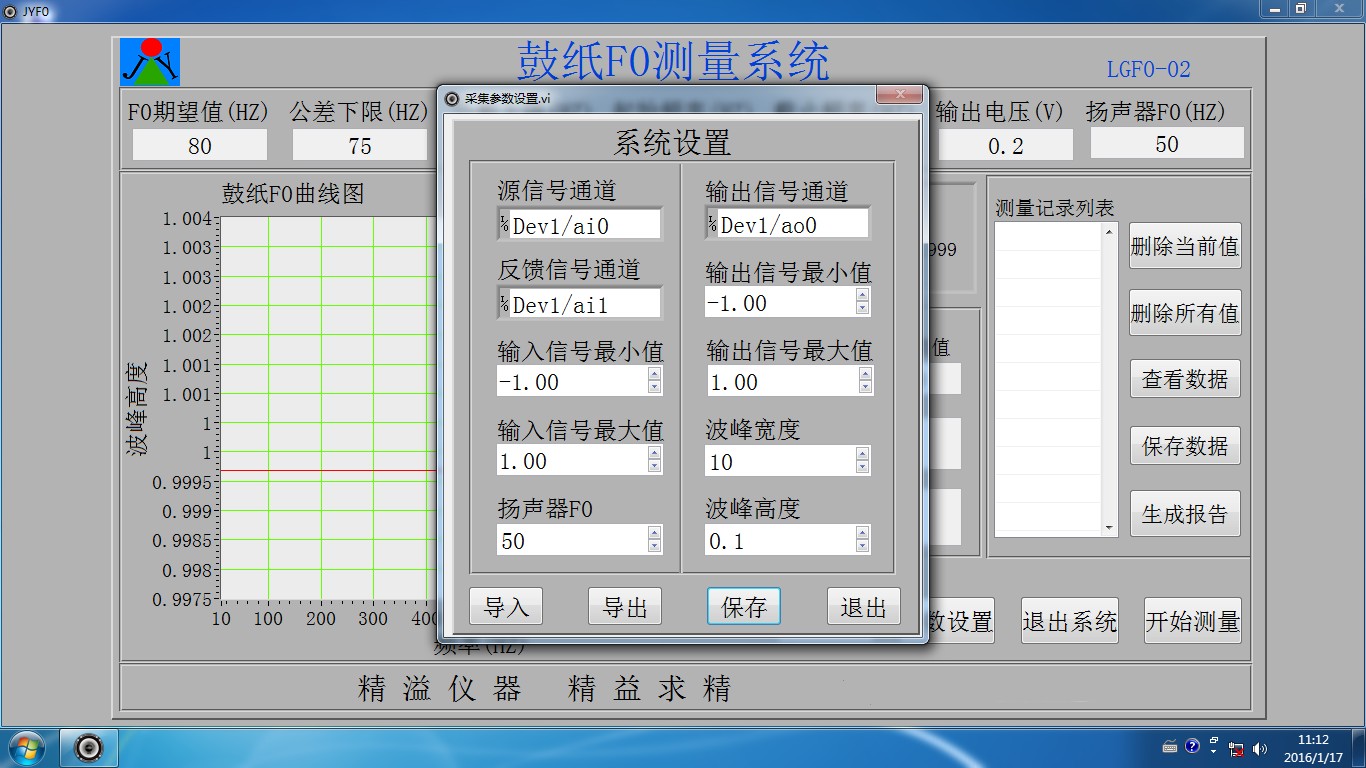

三,點擊如上圖所示“系統設置”按鈕,進入系統參數修改介面,如下圖:
注意:在本步參數填入時要注意如下幾個問題:
1,揚聲器FO值:一欄請?zhí)钊朐擈?qū)動喇叭的FO值;
2,波峰寬度:一欄系統默認20HZ,一般情況下勿需更改;
3,波峰高度:即波峰下限相對振幅值,可視具體情況而變,正常填入0.2即可;

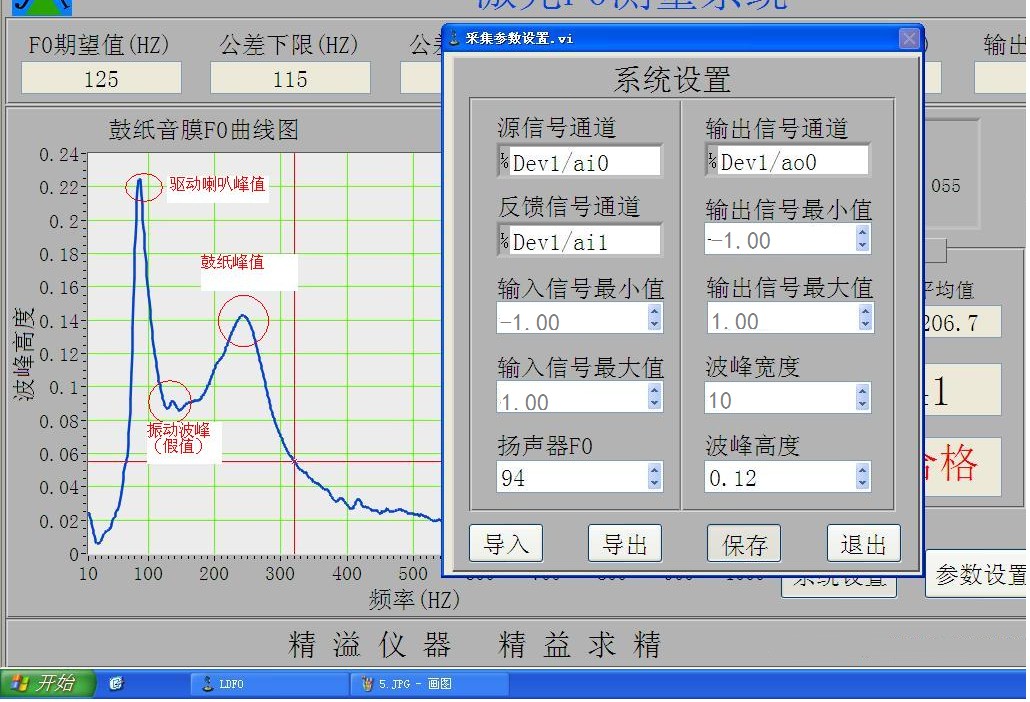

1, 波峰高度的設置:如下圖

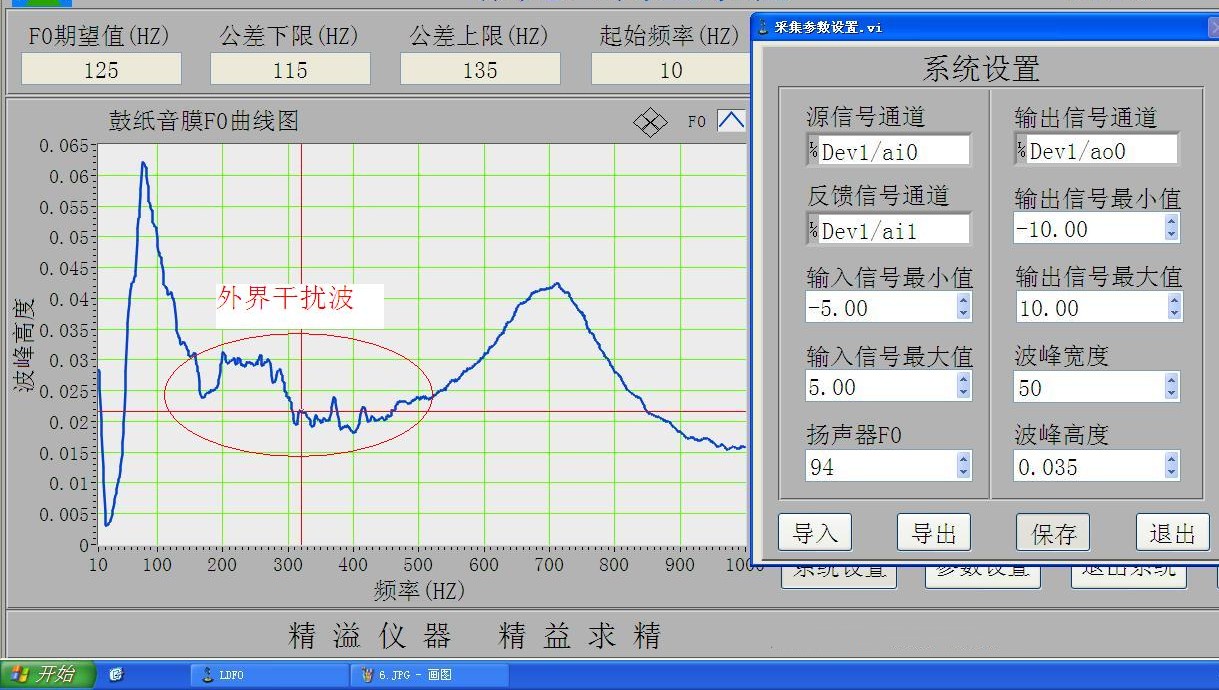

如上圖所示,通過合理的設置波峰高度可以排除因外界干擾造成讀取假值的情況,干擾大時也可有效排除假值,避免造成錯誤結果的產生。如下圖所示:

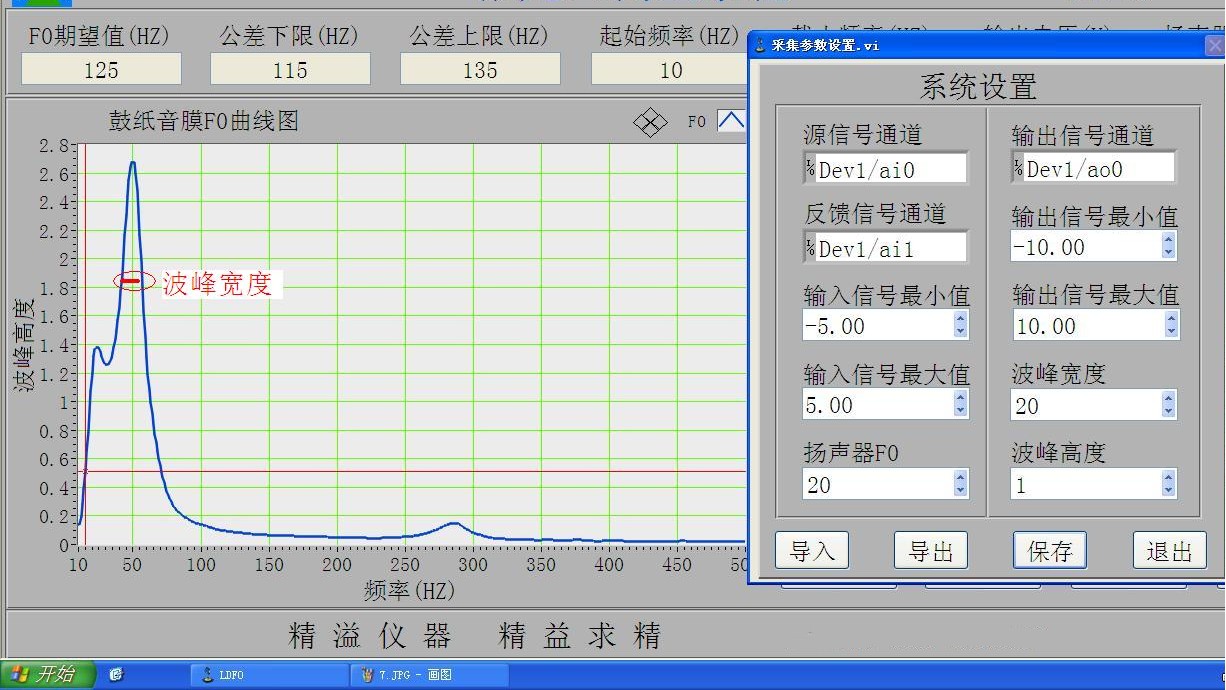

2, 波峰寬度的設置:如下圖
波峰寬度的合理設置能有效的去除因外界干擾造成的假值情況,具體設置因產品的不同而靈活沒置,需要操作人員不斷撐握測試技巧,靈活運用。

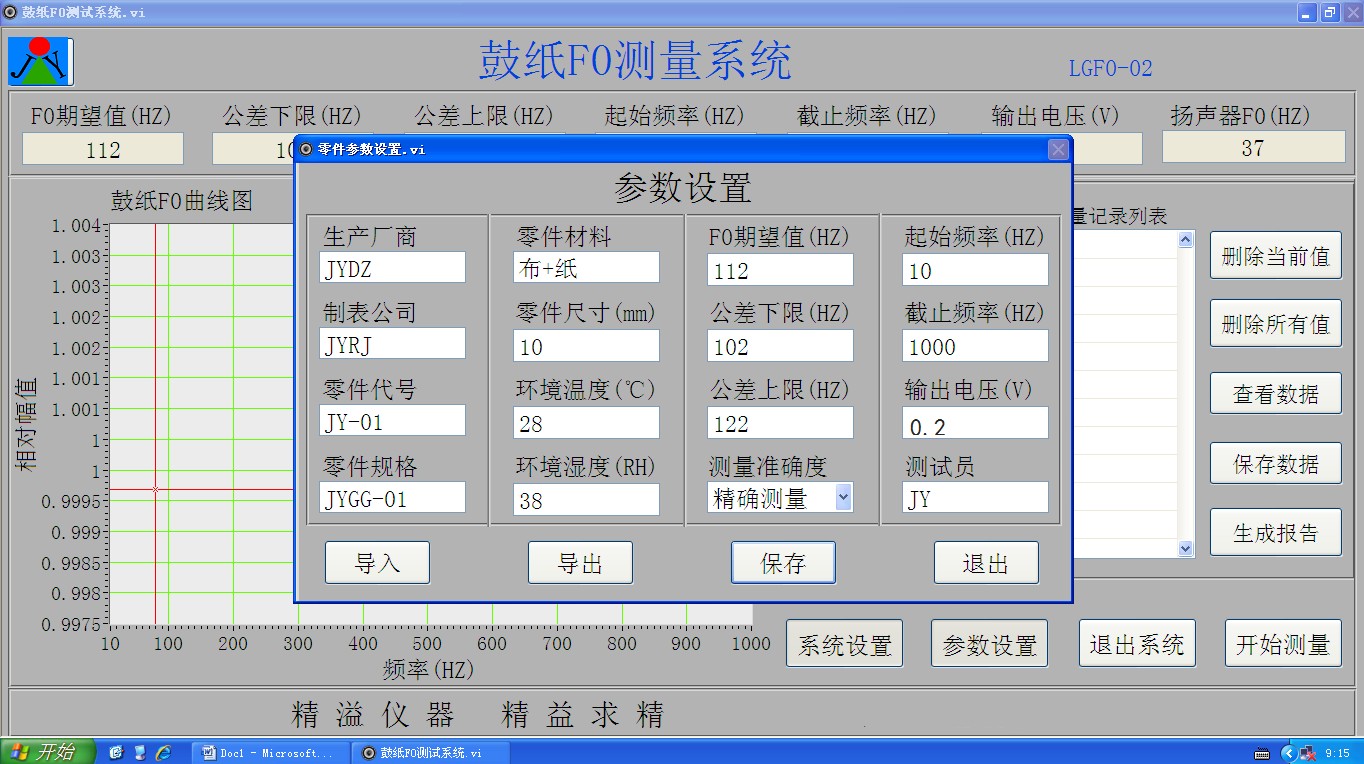

四,點擊如上圖所示“參數設置”按鈕,進入零件參數修改介面,如下圖:請?zhí)钊氘a(chǎn)品的各種信息及產品相關參數,
注意:在本步參數填入時要注意如下幾個問題:
1, FO期望值一欄請?zhí)钊氡粶y(cè)鼓紙的FO中心值;
2, 輸出電壓一欄系統默認為0.2V,可視產品硬度適當調整該電壓,但最大不要超過2V;
3, 新產品初次測量時建議掃頻范圍填入10HZ----1000HZ,批量測量時可跟據實際情況縮小掃頻繁范圍;
4, 導入和導出:
以上參數設置全部正確填好以后請點擊保存按鈕,先保存該設定,以供本次測試所用.如果想把該設定保存到電腦,請點擊導出按鈕,系統會彈出保存對話框,可保存該設定.如需想調出以前所保存的產品參數設定時請點擊導入按鈕.可讀取之前保存的參數設定.

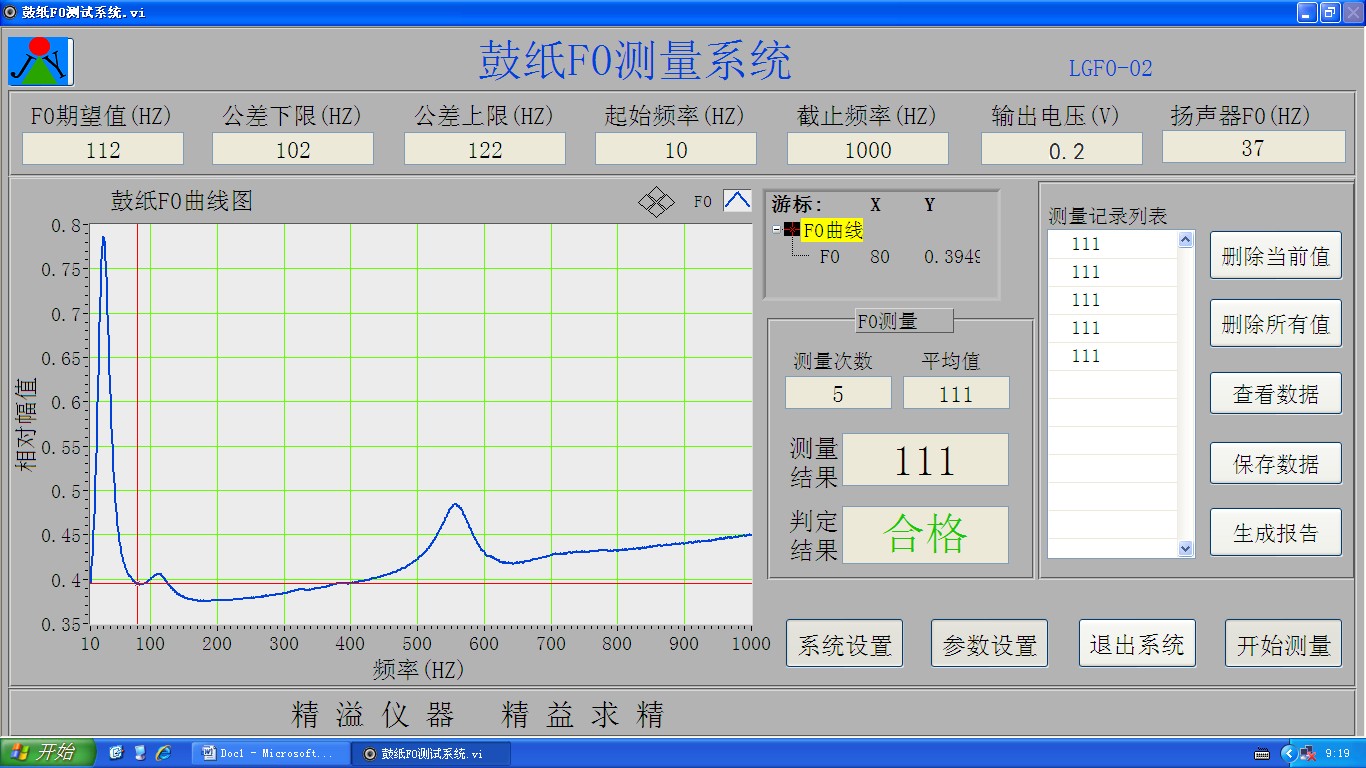

五, 放上被測鼓紙,點擊開始測量,系統開始掃描該鼓紙,最終鎖定結果,判定合格,不合格,并將所測的所有結果依次排列在測量值列表內,實時的電壓曲線圖顯示一目了然 ,如下圖:
六,數據的保存:點擊下圖紅色箭頭所指“生成報告”按鈕,即可生成測試報告,可儲存及打??;
七:生成的報表格式如下圖:
八,點擊下圖紅色箭頭所指“保存數據”即可保存產品的掃描數據:
九, 儀器校正
該儀器的校正周期為每12個月校正一次,一年內由生產廠家免費校正服務,一年后可由使用單位自行校正,也可聯系生產廠家上門校正。
校正方法:

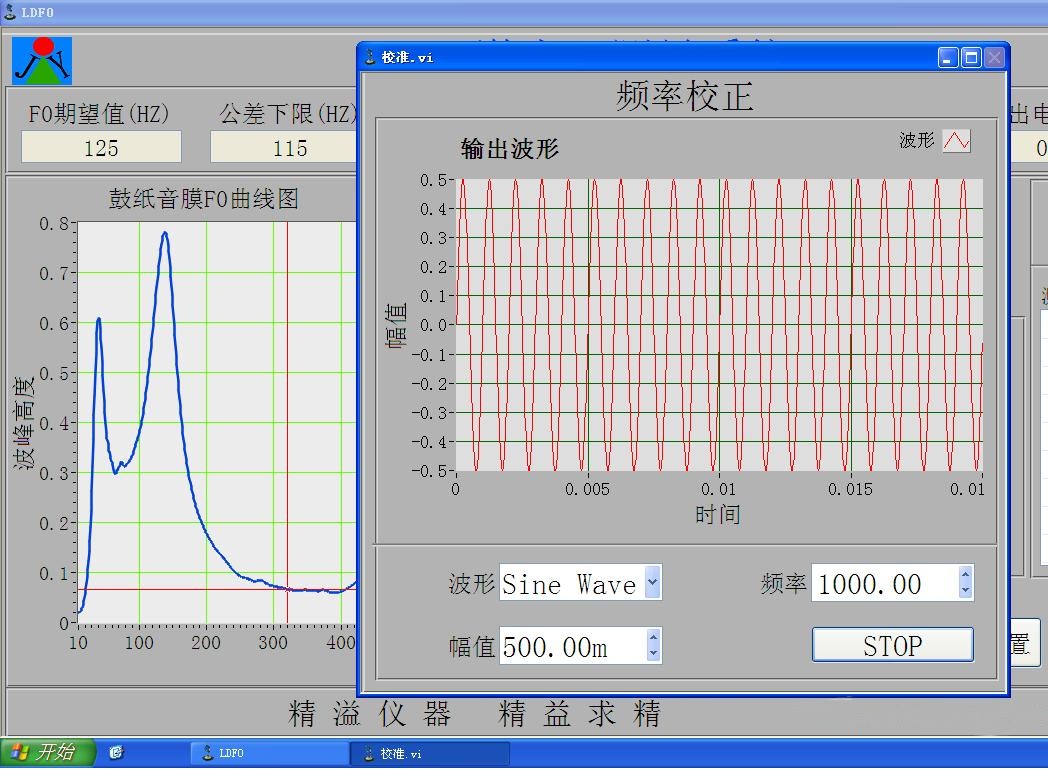

1, 點擊上圖紅色箭頭所示的精溢標志圖標,彈出頻率校正窗口,
2, 在輸出頻率一欄中可分別填入不同的頻率輸出,
3, 在驅動喇叭的正負極兩端接入頻率表,看頻率表的讀數是否和填入的輸出頻率保持一致,誤差是否在允許范圍之內。如果校正結果在+-1HZ之內,儀器合格,校正完成。
4, 點擊STOP退出校正程序。
項目名稱 | LGFO-02鼓紙F(tuán)0測試儀 (電腦版) |
測量精度 | ±1HZ% |
重復精度 | ±1HZ |
分辨率 | 1HZ |
測量鼓紙外徑 | 2.5寸以上 |
QC報表輸出 | 有 |
曲線圖輸出 | 有 |
存取數據功能 | 有 |
測試驅動桌 | 一套 |
電腦配置 | 聯想品牌 |
操作說明書 | 一份 |
信號線 | 一套 |
選擇器 | 一個 |
校正報告 | 一份 |
模具制作圖面 | 一份 |
隨機附送模具 | 一套 |
