操 作 說 明

一、 打開電腦,點擊如下測試程式:

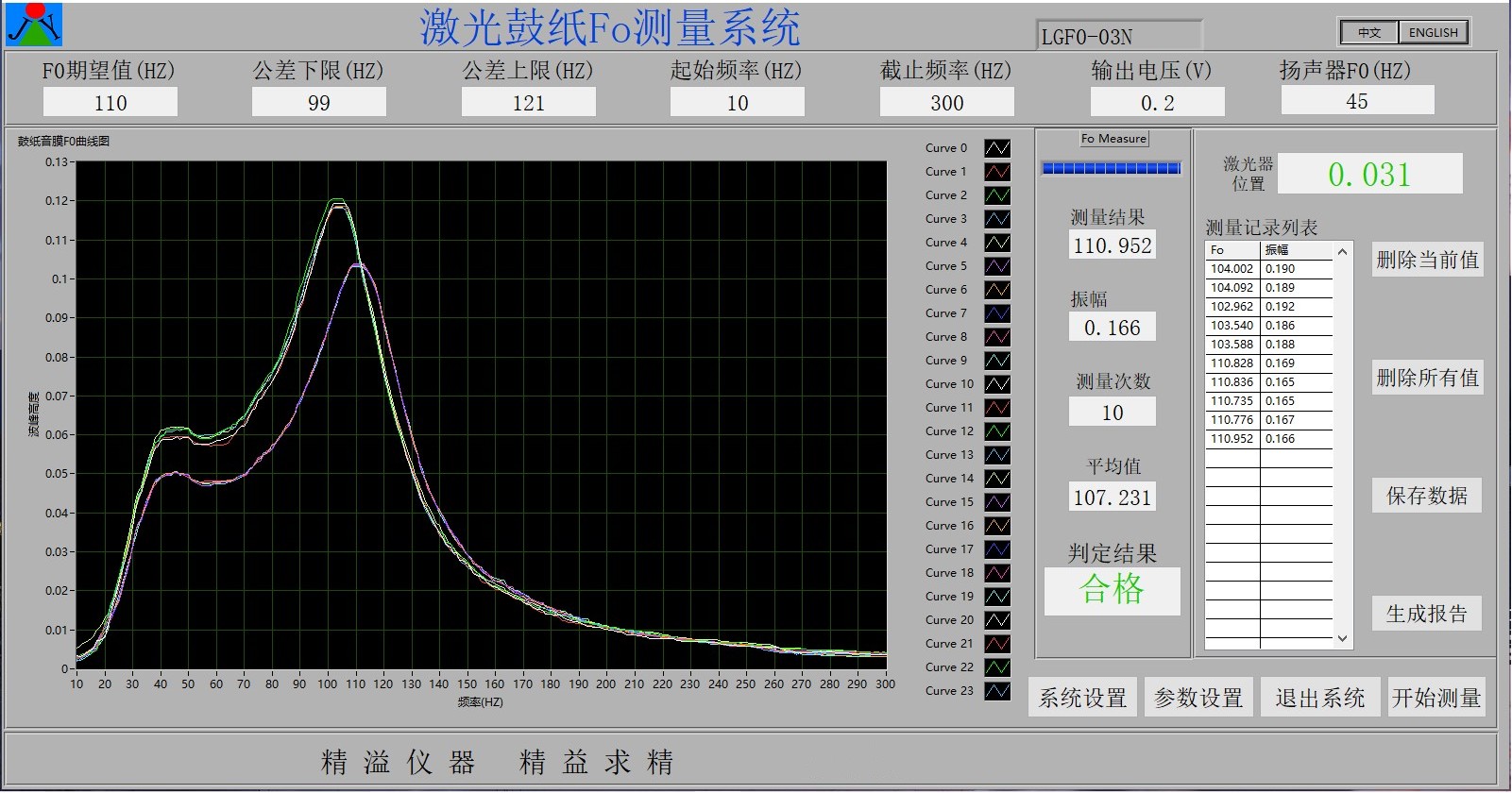

二，點擊如上圖所示“LDFO”按鈕，進入鼓紙F(tuán)O中文測試介面，如下圖：

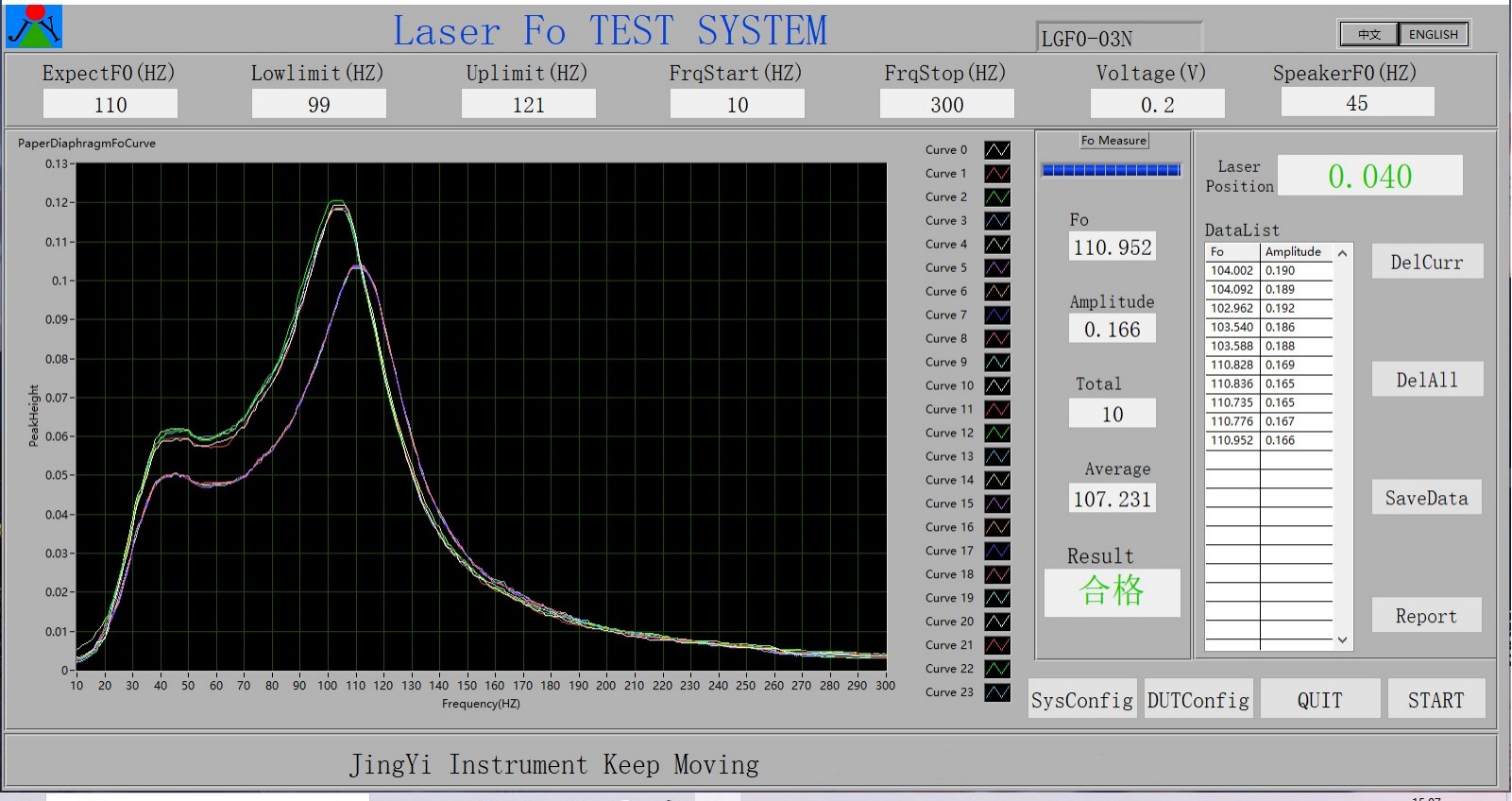

三，點擊下圖的“ENGLISH”按鈕,進入英文測試介面。如下圖：

四，鼓紙測試測試步驟：

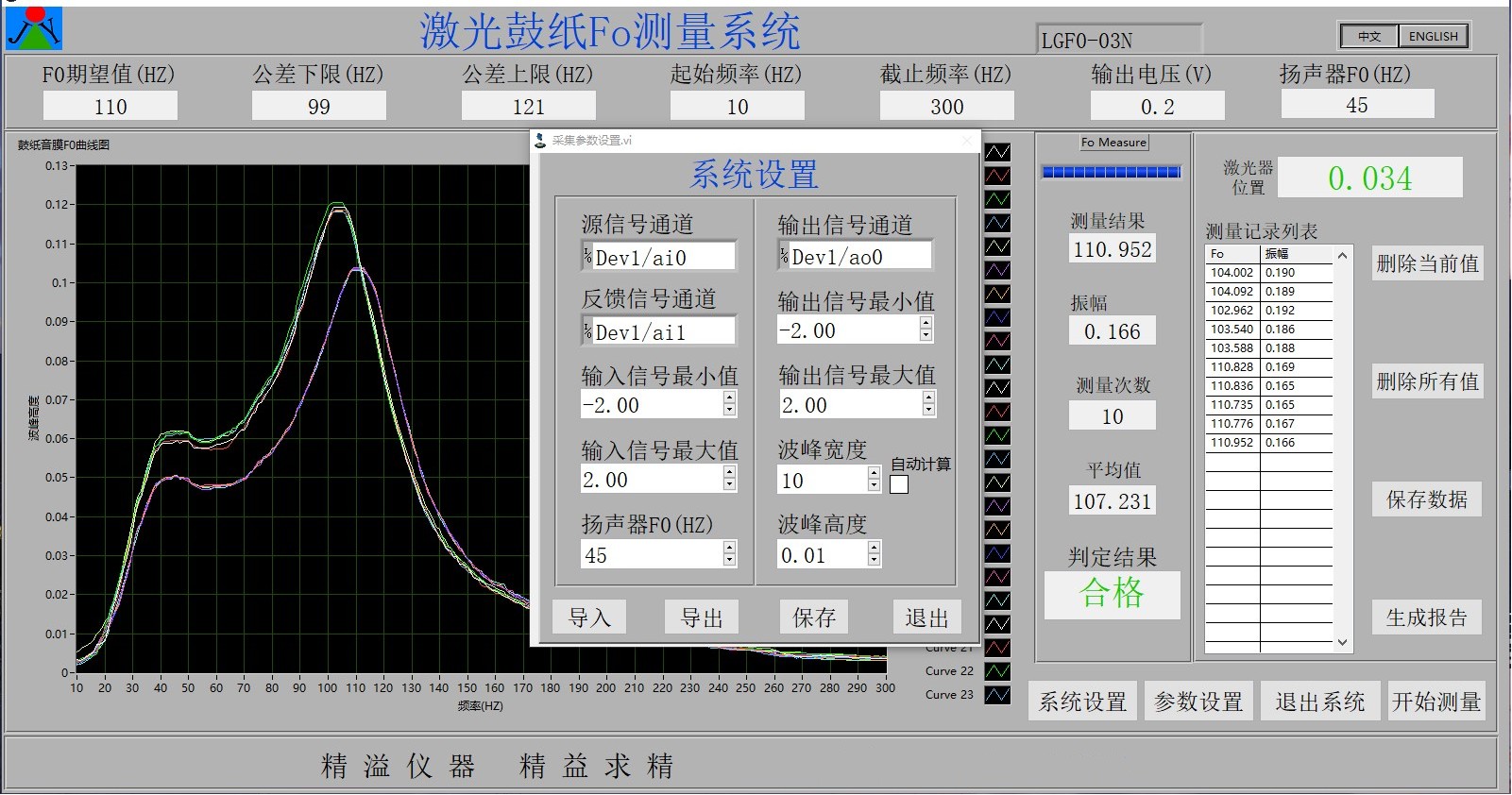

1， 系統參數設置。如下圖：

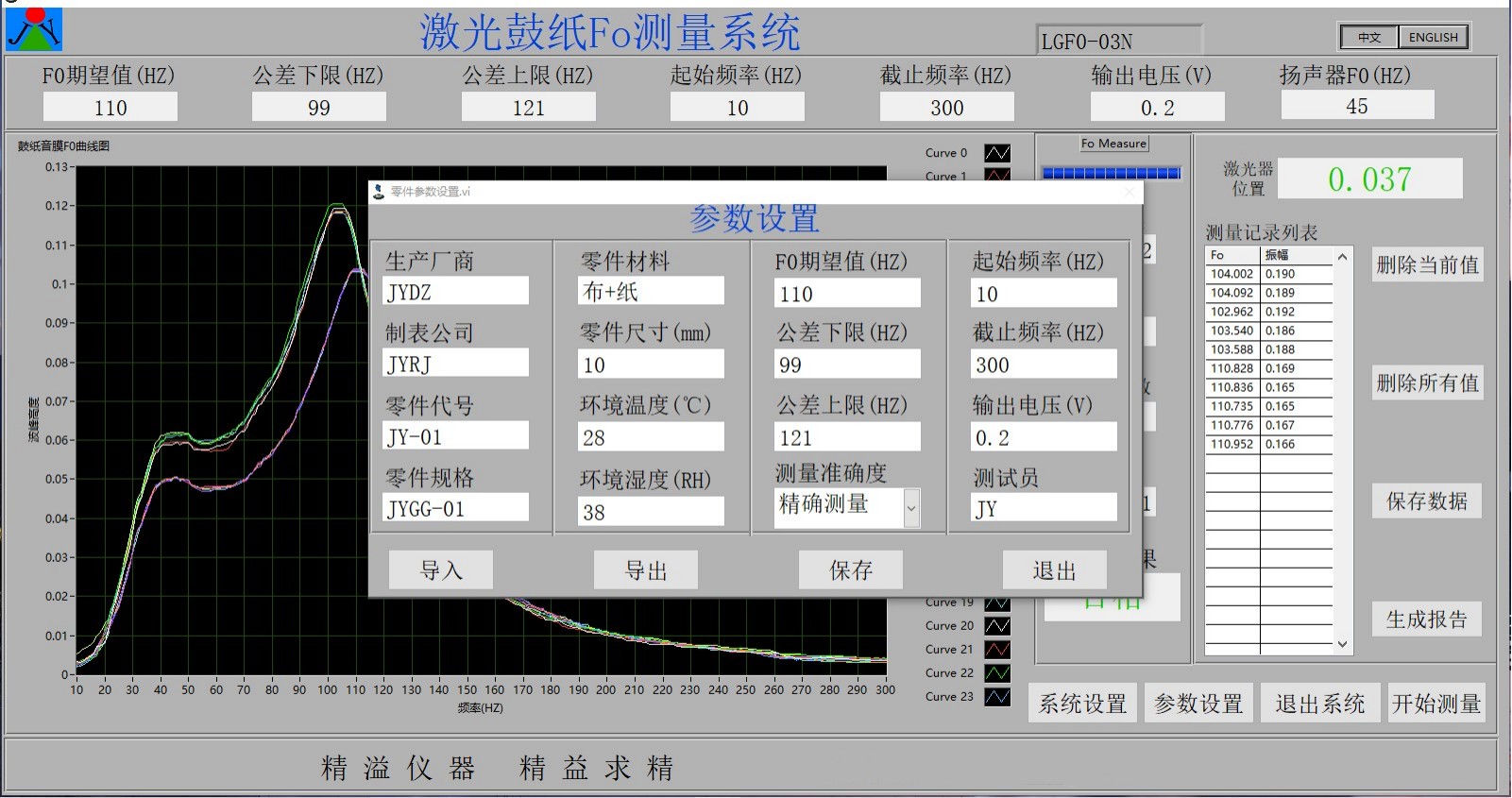

2, 點擊“參數設置”按鈕，彈出如下界面：請將如下參數設置欄處填上產品的詳細信息，并可保存該產品的信息，以備以后使用。

注意：

在本步參數填入時要注意如下幾個問題：

a, FO期望值一欄請?zhí)钊氡粶y(cè)鼓紙音膜的FO中心值；

b, 輸出電壓一欄系統默認為0.2V；

c, 新產品初次測量時建議掃頻范圍填入10HZ----1000HZ,批量測量時可跟據實際情況縮小掃頻繁范圍;

d, 導入和導出:

 以上參數設置全部正確填好以后請點擊保存按鈕,先保存該設定,以供本次測試所用.如果想把該設定保存到電腦,請點擊導出按鈕,系統會彈出保存對話框,可保存該設定.如需想調出以前所保存的產品參數設定時請點擊導入按鈕.可讀取之前保存的參數設置。

3,激光點調整:放好被測試的鼓紙，調整測試臺的X，Y，Z旋轉手輪，調整到激光器位置為綠色即可。如下圖箭頭所示：

特別注意:

測試之前調整激光頭的絕對位置時請調到綠色范圍以內即可。

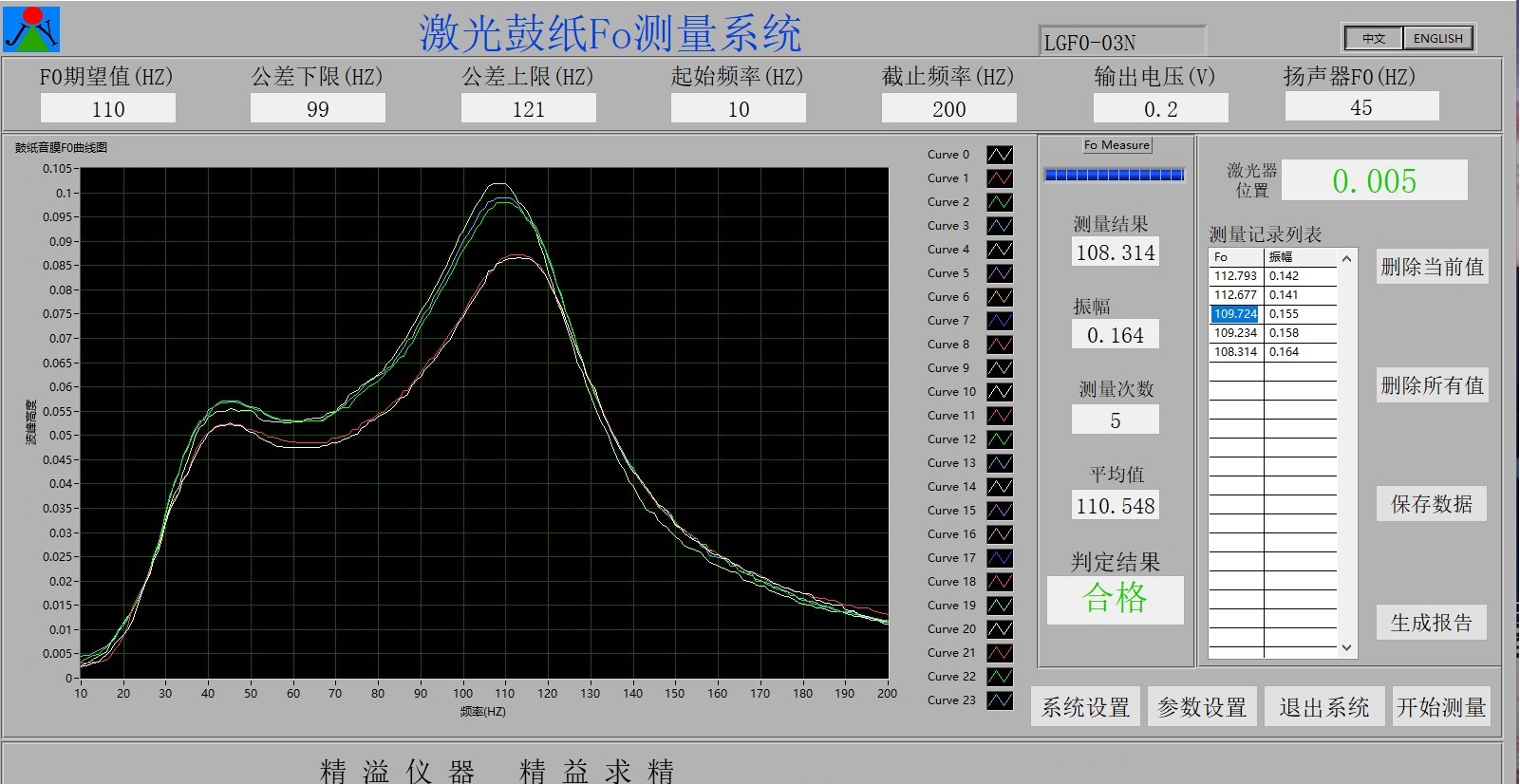

4,參數都正確填入以后,就可以進行測量了；點擊開始測量,系統開始掃描該鼓紙,最終鎖定F0結果及振動幅度,判定合格,不合格,并將所測的所有結果依次排列在測量值列表內, 如下圖:

5，曲線比對：測試的若干數據可以導出歷史曲線比對功能進行比對。如下圖：

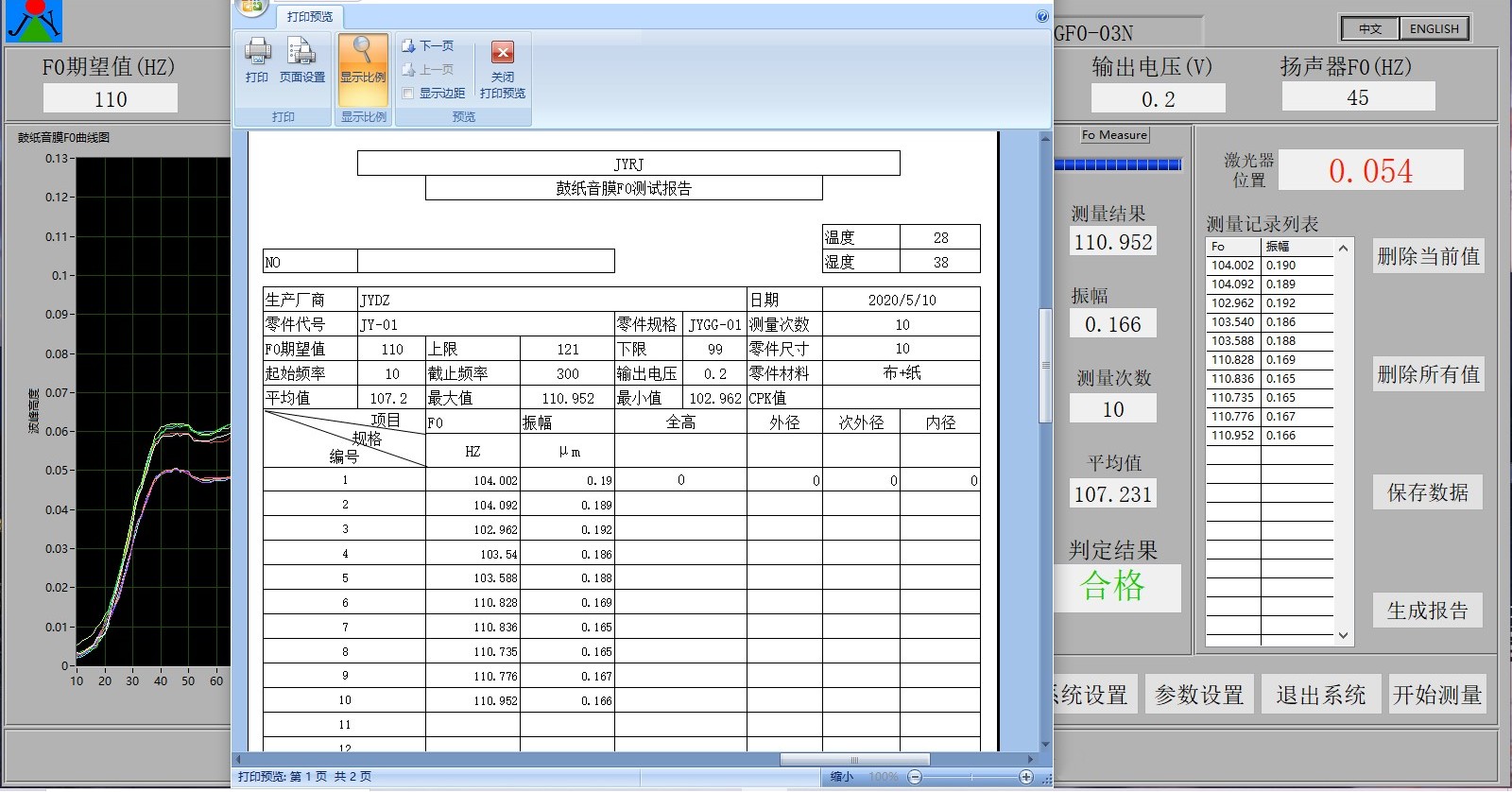

6,點擊下圖生成報告按鈕，系統自動生成測試報告，可對報告進行儲存及打印。

五,儀器頻率校正:

該儀器的校正周期為每12個月校正一次，一年內由生產廠家免費校正服務，一年后可由使用單位自行校正，也可聯系生產廠家上門校正。

校正方法：

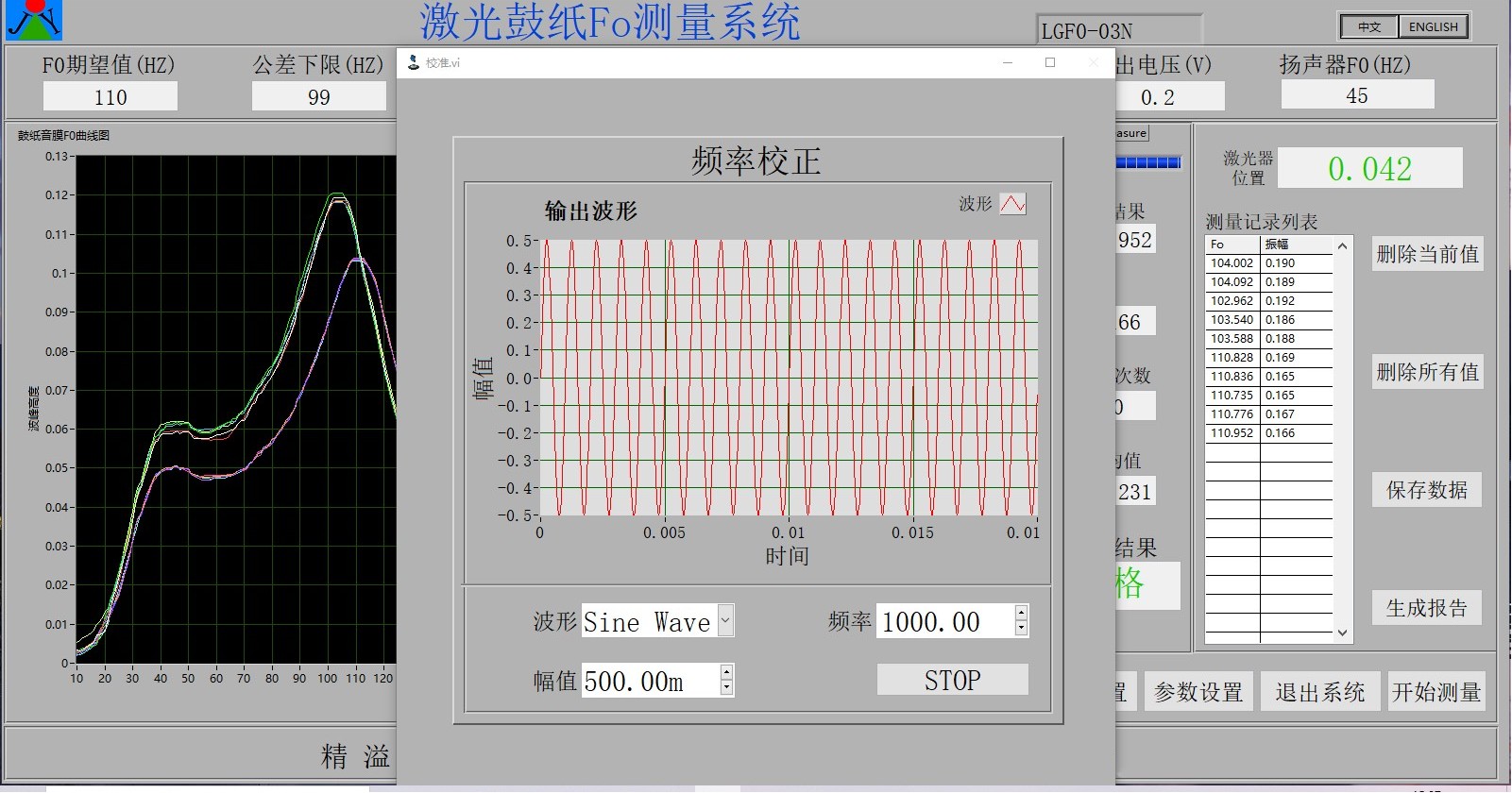

1， 點擊上圖紅色箭頭所示的精溢標志圖標，彈出頻率校正窗口，

2， 在輸出頻率一欄中可分別填入不同的頻率輸出，

3， 在驅動喇叭的正負極兩端接入頻率表，看頻率表的讀數是否和填入的輸出頻率保持一致，誤差是否在允許范圍之內。如果校正結果在+-1HZ之內，儀器合格，校正完成。

4， 點擊STOP退出校正程序。

六，驅動喇叭及12寸以上鼓紙的測試方法：

   1,驅動喇叭的測試方法（如下圖）:打開系統設置,揚聲器F0一欄填入“0”即可,其它設置無須更改,點擊保存和退出,然后把信號轉換器信號切換到要測試的驅動喇叭的信號通道,點擊電壓F0按鈕,便可以直接測試出所有通道驅動喇叭的F0值了。

2，12寸以上鼓紙的測試方法：請將轉換器的按鈕切換到15寸、18寸或者21寸驅動喇叭的信號通道上，點開系統設置，揚聲器F0一欄請?zhí)钌?5寸、18寸或者21寸驅動喇叭的F0值，然后點保存點退出。放上測試治具下模，放上被測鼓紙，放好上模壓緊鼓紙，然后點擊電壓F0按鈕，鼓紙F(tuán)0值就可以測出了。
