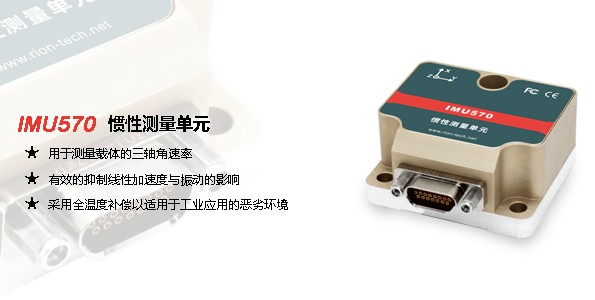

IMU570慣性導航單元由三軸陀螺、三軸加速度、溫度傳感器、信號解算電路組成。用于測量載體的三軸角速率，通過RS422串口按照約定通訊協議輸出經過誤差補償（包括溫度補償、安裝失準角補償、非線性補償?shù)龋┑娜齻€角速率數據。該產品采用差分陀螺結構，有效的抑制線性加速度與振動的影響并采用全溫度補償以適用于工業應用的惡劣環境。
產品特性
■ 測量載體的三軸角速率
■ 工作溫度：-40~85℃
■ 存儲溫度：-40~85℃
■ 振動：10~2000Hz，10g
■ 供電電壓：+5±0.5V（直流）
■ 沖擊：100g@11ms、三軸向(半正弦波)
姿態角 | 橫滾/俯仰 1σ(動態) | 0.5° |
航向角 | 0.5° | |
陀螺儀技術指標 | 測量范圍 | 1800°/s |
零偏不穩定性(@Allan方差) | ≤8°/h（-20~70 ℃） | |
角度隨機游走(@Allan方差) | ≤0.13°/√h & 0.24°/√h | |
零偏加速度敏感度 | ≤1°/h/g | |
分辨率 | ≤0.001°/s | |
標度因數非線性 | ≤100ppm | |
標度因數重復性 | ≤100ppm | |
交叉耦合 | ≤0.1% | |
帶寬 | ≥200Hz | |
加速度計技術指標 | 測量范圍 | ±38g |
零偏不穩定性(@Allan方差) | 0.019mg | |
零偏重復性 | 0.08mg | |
速度隨機游走(@Allan方差) | 0.04m/s/√h | |
全溫范圍內零偏誤差 | 0.5mg | |
重量 | (52±5)g | |
其他參數 | 供電電壓 | （+5±0.5）V（直流） |
工作電流 | 105mA ±5mA | |
工作溫度 | -40~85℃ | |
存儲溫度 | -40~85℃ | |
振動 | 10~2000Hz，10g | |
沖擊 | 100g@11ms、三軸向(半正弦波) |
■ 汽車自動駕駛
■ 無人飛機
■ AGV
■ 動中通姿態單元
■ 測繪POS系統
■ 船舶和海洋工程
■ 海洋和水下測繪
■ 飛行控制
■ 高速列車測控系統
